Le socle d’une pompe à chaleur détermine la stabilité mécanique de l’unité extérieure, la qualité de l’évacuation des condensats et le niveau de vibrations transmises au bâtiment. Comparer les types de supports existants, leurs contraintes techniques et leurs limites permet de comprendre pourquoi un socle pompe à chaleur mal dimensionné compromet le fonctionnement de l’installation bien avant que le compresseur ne montre des signes de fatigue.
Transmission des vibrations au bâtiment : ce que le socle change réellement
Une unité extérieure de PAC génère des vibrations mécaniques à chaque cycle du compresseur. Lorsque le support est solidaire de la structure du bâtiment (fixé directement sur une dalle attenante ou un mur), ces vibrations se propagent par conduction à travers les parois. Le bruit perçu à l’intérieur du logement ne provient alors pas de l’air, mais de la structure elle-même.
La réglementation française encadre ce phénomène par la notion d’émergence sonore : la différence entre le niveau de bruit avec la PAC en fonctionnement et le bruit résiduel ambiant. Le Code de la santé publique retient 5 dB(A) le jour et 3 dB(A) la nuit. Dépasser ces seuils expose le propriétaire à des plaintes de voisinage recevables, même si l’appareil respecte les décibels annoncés par le fabricant.

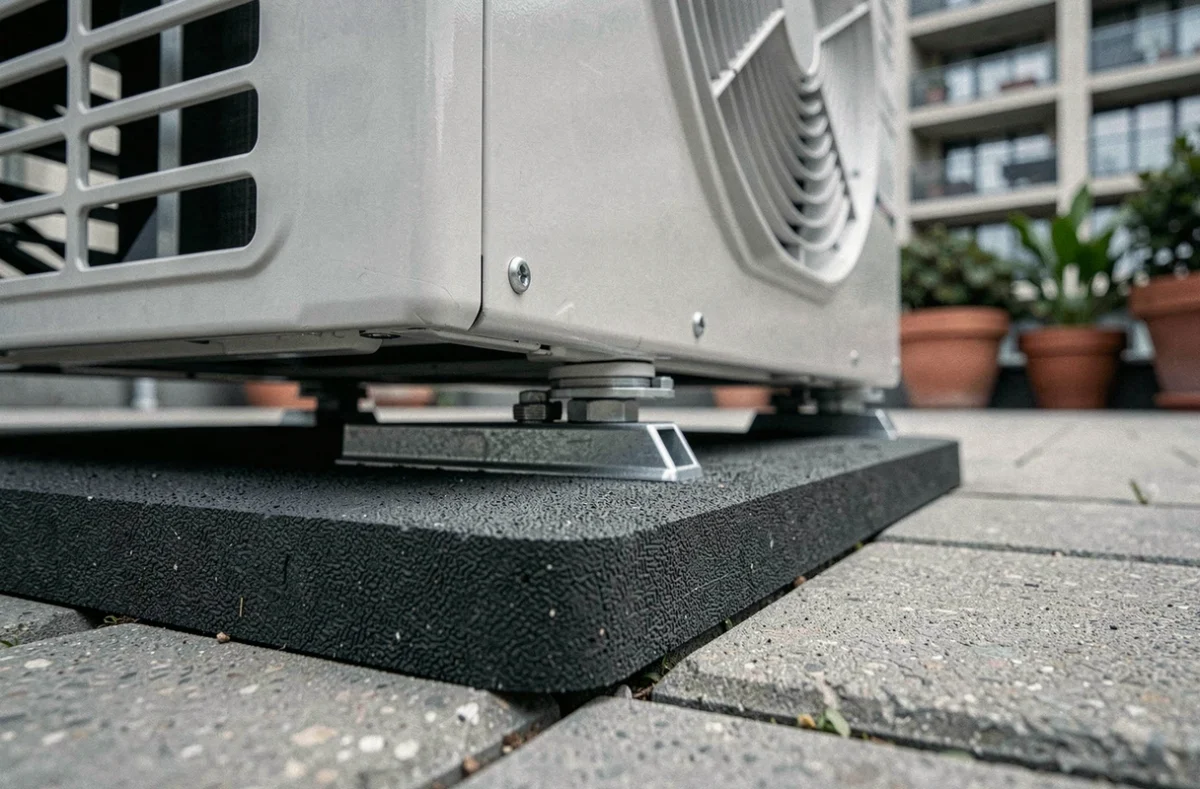

Un socle indépendant, physiquement désolidarisé du bâtiment et équipé de plots anti-vibratiles adaptés à la masse de la PAC, réduit significativement le risque de transmission structurelle. Les plots doivent être répartis sous le socle en tenant compte du poids total de l’unité pour que la fréquence de résonance du système reste en dessous de la fréquence d’excitation du compresseur.
Socle béton, châssis métallique ou plots caoutchouc : tableau comparatif
Le choix du type de socle dépend du terrain, du poids de la PAC et du climat local. Chaque solution présente des avantages et des contraintes différentes en matière de stabilité, d’amortissement vibratoire et de gestion des condensats.
| Type de socle | Stabilité | Amortissement vibratoire | Évacuation des condensats | Contrainte principale |
|---|---|---|---|---|
| Dalle béton indépendante | Excellente (masse élevée) | Bon si plots anti-vibratiles ajoutés | Nécessite une pente ou un drainage intégré | Temps de séchage, coffrage, coût de main-d’œuvre |
| Châssis métallique sur pieds | Bonne (réglable en hauteur) | Variable selon les silentblocs | Naturellement surélevé, condensats tombent librement | Corrosion possible sans traitement anticorrosion |
| Plots caoutchouc anti-vibratiles seuls | Limitée (pas de masse d’inertie) | Très bon sur sol plan et rigide | Dépend du sol sous-jacent | Inadapté sur sol meuble ou irrégulier |

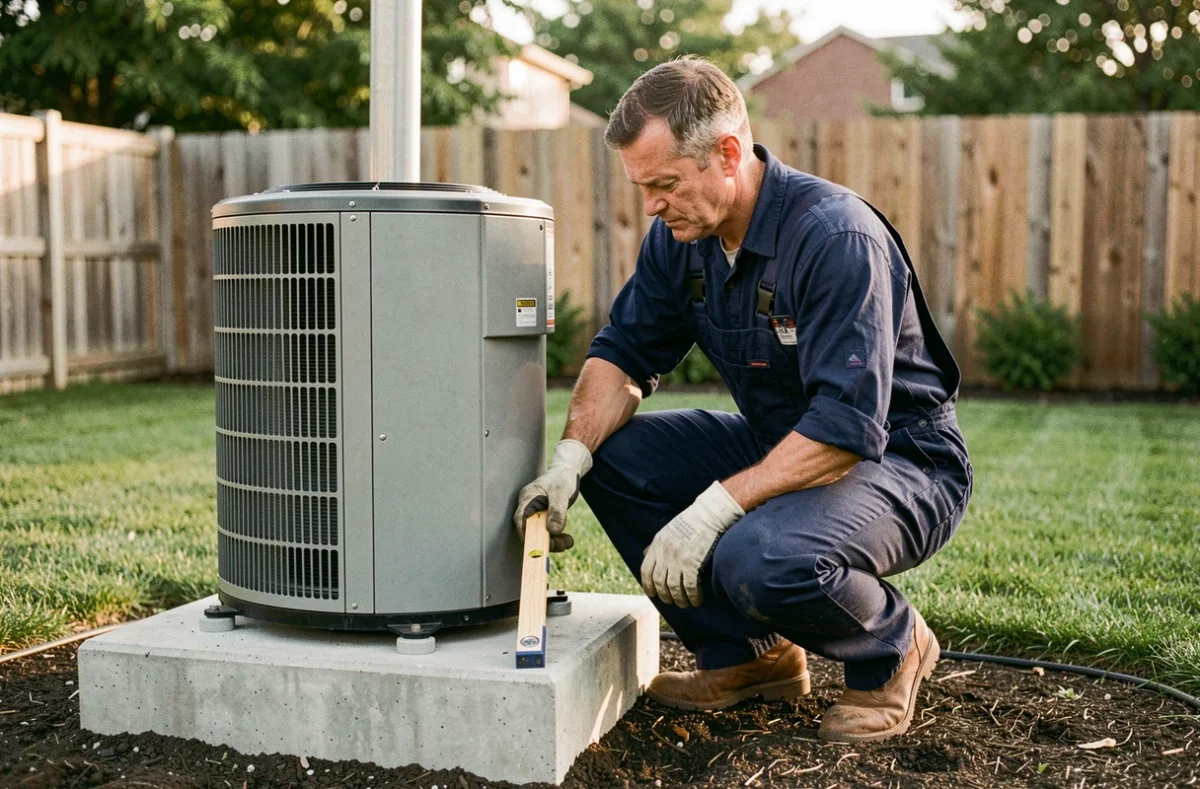

La dalle béton reste la référence lorsque le DTU 65.16 s’applique. Sa masse doit être au moins le double de celle de la pompe à chaleur pour jouer son rôle d’inertie. Le châssis métallique convient mieux aux installations sur terrasse ou toiture, où le poids total doit rester limité.
Évacuation des condensats et risque de gel : le piège le plus fréquent
En fonctionnement hivernal, l’échangeur extérieur de la PAC capte les calories de l’air ambiant et provoque la condensation de l’humidité sur ses ailettes. Les cycles de dégivrage automatiques libèrent cette eau, qui s’écoule sous l’unité. Si le socle ne permet pas une évacuation correcte, l’eau peut geler au pied de l’appareil, bloquer les orifices de purge et créer une accumulation de glace progressive.
Cette situation provoque deux problèmes en cascade. Le bac à condensats saturé déclenche des arrêts de sécurité répétés, ce qui interrompt le chauffage. La glace accumulée exerce une pression mécanique sur les raccords et les fixations, avec un risque de détérioration du circuit frigorifique.
Dispositions concrètes pour le drainage
- Le socle doit laisser les orifices de drainage de l’unité totalement dégagés, sans obstruction par le support lui-même ni par un habillage esthétique
- L’eau évacuée doit être orientée vers un dispositif adapté : lit de gravier drainant, raccordement aux eaux pluviales ou rigole avec pente suffisante
- Dans les régions exposées à la neige ou au gel prolongé, la surélévation du groupe sur plots ou châssis empêche que la neige accumulée au sol n’atteigne le bac à condensats
Un socle posé directement au niveau du sol, sans surélévation, fonctionne dans les zones à hiver doux. Dans le quart nord-est ou en altitude, cette configuration devient un facteur de panne récurrent.
Exigences du DTU 65.16 et erreurs de mise en œuvre
Le NF DTU 65.16 encadre l’installation des pompes à chaleur et précise les conditions de pose du support. Le socle doit être indépendant du bâtiment principal pour éviter toute transmission solidienne. Cette exigence est souvent négligée lors des installations rapides, où l’unité est fixée sur un bout de dalle existante raccordée aux fondations de la maison.
L’autre erreur fréquente concerne le dimensionnement des plots. Des plots sous-dimensionnés par rapport à la masse de la PAC ne filtrent pas les basses fréquences du compresseur. Le résultat : un bourdonnement sourd perceptible dans les pièces adjacentes, que l’on attribue à tort à un défaut de l’appareil alors que le problème vient du support.
Points de vérification avant réception
- Le socle ne touche pas la façade ni aucune structure porteuse du bâtiment (désolidarisation vérifiable visuellement par un joint de rupture)
- Les plots anti-vibratiles sont calibrés pour le poids réel de l’unité installée, fluide frigorigène compris
- La surface du socle dépasse de quelques centimètres les dimensions de l’embase de la PAC pour assurer une assise stable
- Le drainage est fonctionnel : verser un seau d’eau au pied de l’unité permet de vérifier que l’écoulement se fait sans stagnation
Un installateur qualifié remet normalement un PV de mise en service qui mentionne le type de support et les dispositifs anti-vibratiles utilisés. L’absence de ce document complique toute réclamation ultérieure au titre de la garantie décennale.
Coût du socle et délai de réalisation selon le type de support
Le socle représente une fraction modeste du budget total d’une installation de pompe à chaleur, ce qui explique qu’il soit souvent traité comme un poste secondaire. En pratique, le coût varie principalement en fonction du matériau, de la préparation du terrain et de la main-d’œuvre nécessaire.
Une dalle béton coulée sur place implique un coffrage, un ferraillage léger, un temps de séchage de plusieurs jours et l’intervention d’un maçon. Le châssis métallique, livré prêt à poser, se fixe en quelques heures mais suppose un sol déjà plan et porteur. Les plots seuls sont la solution la moins coûteuse, à condition que le support existant (terrasse béton, par exemple) soit adapté.
Le délai de réalisation d’une dalle béton indépendante (coffrage, coulage, séchage) ajoute généralement plusieurs jours au chantier global. Ce délai est la raison principale pour laquelle certains installateurs posent directement sur un support existant, sans vérifier sa désolidarisation du bâtiment. Demander un devis détaillé qui isole le poste « socle » du reste de l’installation permet de comparer les propositions et de repérer une prestation sous-dimensionnée.
Socle pompe à chaleur en copropriété ou maison mitoyenne
En habitat collectif ou mitoyen, les contraintes liées au socle se cumulent avec les règles de distance et d’émergence sonore. Un socle mal désolidarisé dans une copropriété transmet les vibrations à l’ensemble de la structure, affectant potentiellement plusieurs logements. La tolérance des copropriétaires est alors bien moindre que dans un pavillon isolé.
Le règlement de copropriété peut imposer des prescriptions supplémentaires sur le type de support autorisé, la surélévation minimale ou l’habillage de l’unité. Vérifier ces contraintes avant de valider le devis évite des reprises coûteuses après installation. En maison mitoyenne, la proximité du mur séparatif rend la désolidarisation du socle encore plus critique pour respecter les seuils d’émergence réglementaires.
