Le dimensionnement du disjoncteur pour une pompe à chaleur ne se résume pas à convertir des watts en ampères. Une PAC embarque un compresseur, souvent piloté par un variateur de fréquence (inverter), qui génère des courants de fuite à composante continue et des appels de courant au démarrage bien supérieurs à ceux d’un radiateur électrique classique.
Choisir le mauvais calibre, la mauvaise courbe ou le mauvais type de différentiel expose à des déclenchements intempestifs, voire à un défaut de protection réel.
Courants de fuite d’une PAC inverter : ce que la notice technique impose au différentiel
Les compresseurs inverter utilisent un redresseur suivi d’un onduleur pour moduler la vitesse du moteur. Ce montage électronique produit des courants de fuite à composante continue pulsée, incompatibles avec un simple interrupteur différentiel de type AC.
La norme NF C 15-100 impose au minimum un différentiel de type A pour les circuits alimentant des équipements électroniques susceptibles de générer ces composantes. Certains fabricants de PAC vont plus loin et exigent un différentiel de type F (anciennement appelé « super immunisé »), voire un type B, lorsque le variateur produit des courants de fuite continus lisses au-delà du seuil détectable par un type A.
Nous recommandons de consulter systématiquement la notice d’installation du fabricant avant toute commande de matériel. Le paragraphe « protection différentielle » ou « raccordement électrique » y précise le type requis. Un différentiel inadapté peut ne jamais déclencher en cas de défaut d’isolement, ce qui constitue un danger direct pour les personnes.
Vérifier la compatibilité avec le tableau électrique existant
Un différentiel de type F ou B est physiquement plus large qu’un type AC standard et coûte sensiblement plus cher. Avant l’achat, il faut vérifier la place disponible dans le tableau et s’assurer que le peigne de raccordement est compatible. Sur les tableaux anciens (pré-2010), le remplacement d’une rangée entière est parfois nécessaire.
Le calibre du différentiel doit couvrir la somme des courants du circuit PAC et des éventuels autres départs raccordés sous la même protection. Nous observons régulièrement des installations où un différentiel 40 A protège un circuit PAC de 32 A plus plusieurs prises, ce qui sature la protection et provoque des déclenchements sans rapport avec la pompe à chaleur.
Calibre et courbe D du disjoncteur pour pompe à chaleur : règles de dimensionnement
Le disjoncteur divisionnaire protège le câble et l’appareil contre les surcharges et les courts-circuits. Son calibre dépend directement de la puissance électrique absorbée par la PAC, pas de sa puissance thermique restituée.
Calculer le calibre adapté à la puissance absorbée

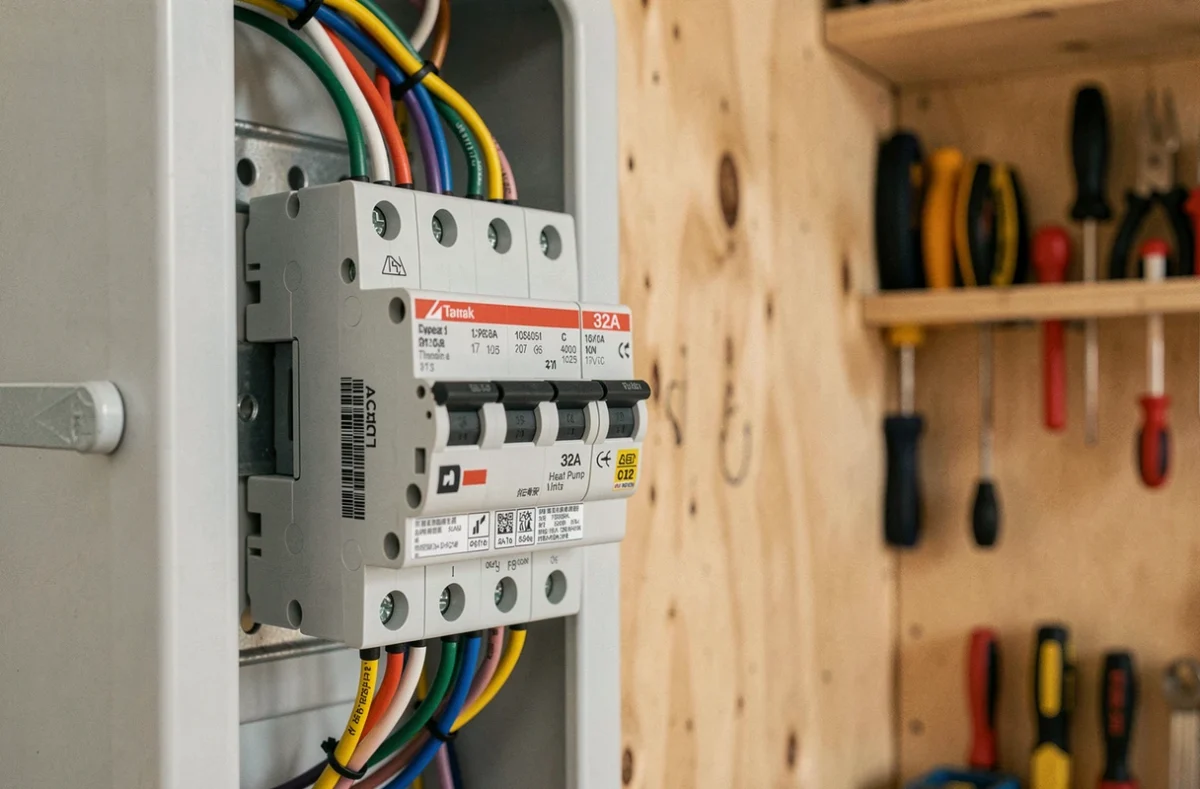

La puissance absorbée figure sur la plaque signalétique de l’unité extérieure (en watts ou en ampères). Pour une alimentation monophasée 230 V, la formule est simple : intensité = puissance / tension. Une PAC dont la puissance absorbée maximale atteint environ 4 000 W appelle un disjoncteur de 20 A. Pour des puissances absorbées plus élevées, un calibre de 32 A devient nécessaire.
Le calibre doit toujours correspondre à la section du câble : un disjoncteur 20 A protège un câble en 2,5 mm², un 32 A protège un câble en 6 mm². Installer un disjoncteur 32 A sur du 2,5 mm² supprime toute protection contre la surcharge du câble.
Pourquoi la courbe D est nécessaire
Au démarrage, le compresseur d’une PAC (y compris inverter, bien que l’appel soit réduit par le variateur) génère une pointe de courant transitoire pouvant atteindre plusieurs fois l’intensité nominale pendant quelques millisecondes. Un disjoncteur courbe D tolère un appel de courant instantané bien supérieur à celui d’un disjoncteur courbe C, sans déclencher intempestivement.
Les disjoncteurs courbe C, utilisés pour l’éclairage ou les prises, déclenchent sur des pointes plus faibles. Sur une PAC, cela se traduit par des coupures au démarrage, surtout par temps froid, quand le compresseur force pour atteindre la température de consigne.
Différentiel type A, type F ou type B : critères de choix selon la PAC installée
Le choix du type de différentiel est le point le plus sous-estimé du raccordement électrique d’une pompe à chaleur. Voici les critères concrets à vérifier :
- Le type A détecte les courants de fuite alternatifs et les courants continus pulsés. Il suffit pour la majorité des PAC air/eau à compresseur on/off ou inverter de petite puissance, sauf indication contraire du fabricant.
- Le type F (anciennement Hi, Hpi ou « super immunisé » selon les fabricants de matériel électrique) filtre mieux les perturbations haute fréquence générées par les variateurs. Il est exigé par plusieurs constructeurs de PAC inverter de moyenne et forte puissance.
- Le type B détecte aussi les courants de fuite continus lisses, que les types A et F ne voient pas. Certaines PAC géothermiques ou de forte puissance avec variateur à IGBT le requièrent explicitement.
En l’absence de mention dans la notice, le type A reste le minimum réglementaire. Opter pour un type F apporte une marge de sécurité supplémentaire et réduit les risques de déclenchement intempestif lié aux harmoniques du variateur.
PAC triphasée : spécificités du disjoncteur et du raccordement au tableau
Les pompes à chaleur de forte puissance (au-delà de 10-12 kW absorbés) sont souvent raccordées en triphasé 400 V. Le disjoncteur divisionnaire est alors un modèle tétrapolaire (4 pôles : 3 phases + neutre) ou tripolaire selon le schéma de raccordement préconisé.
Le calibre se calcule différemment : en triphasé, pour une même puissance, l’intensité par phase est réduite d’un facteur racine de 3 par rapport au monophasé. Un disjoncteur tétrapolaire courbe D de 20 A couvre une puissance absorbée nettement plus élevée qu’en monophasé.
Le différentiel associé doit lui aussi être tétrapolaire. Le type dépend toujours de la notice du fabricant. Sur une installation triphasée, un déséquilibre de phase provoqué par la PAC peut faire déclencher le différentiel général de l’habitation. Un différentiel dédié au circuit PAC, séparé des autres rangées du tableau, évite ce problème.
Pièges courants et coût du matériel de protection pour une pompe à chaleur
Erreurs fréquentes sur le terrain
- Raccorder la PAC sur un disjoncteur courbe C déjà présent au tableau « pour gagner du temps » : les déclenchements apparaîtront dès les premières nuits froides.
- Utiliser un différentiel type AC au lieu du type A (ou F/B requis) : aucune protection réelle contre les défauts d’isolement à composante continue.

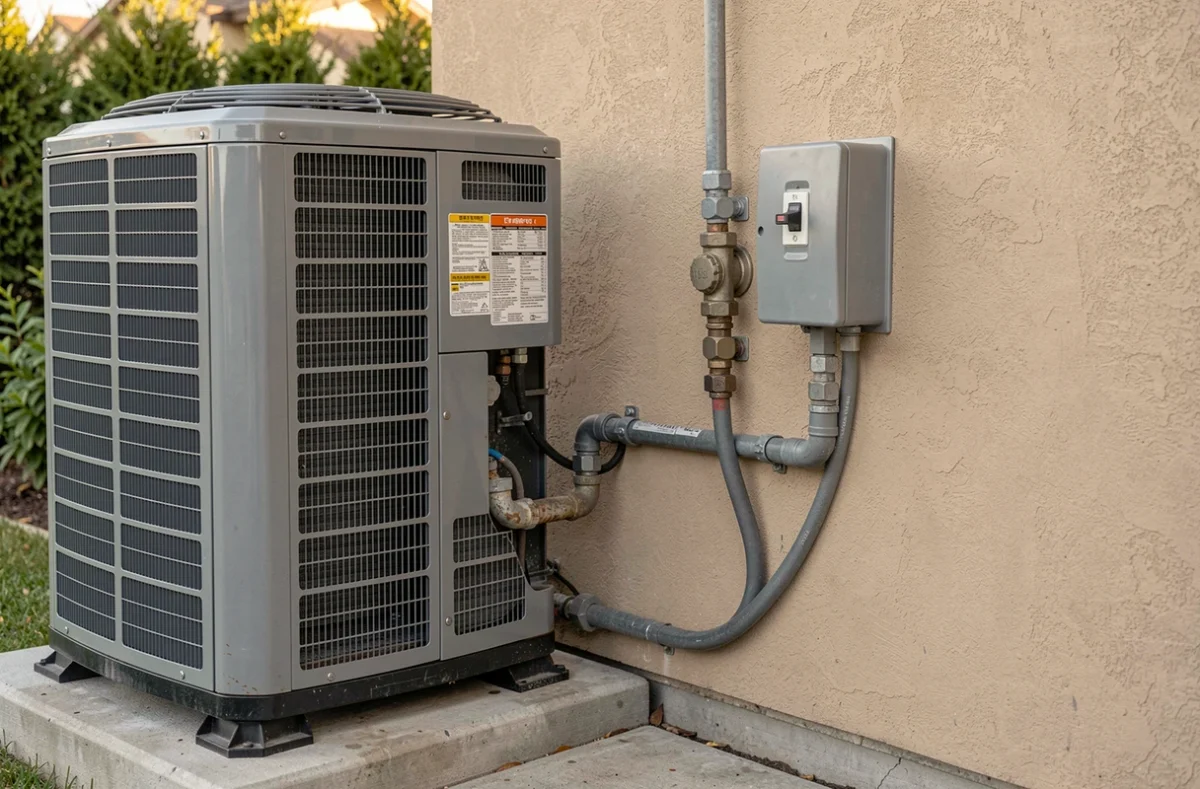

- Sous-dimensionner la section du câble entre le tableau et l’unité extérieure, surtout quand la distance dépasse une dizaine de mètres. La chute de tension impose alors une section supérieure à celle strictement liée au calibre du disjoncteur.
- Ne pas prévoir de circuit dédié : la norme NF C 15-100 impose un circuit spécialisé pour la PAC, protégé par son propre disjoncteur divisionnaire et son propre départ différentiel.
Fourchettes de prix indicatives
Un disjoncteur courbe D monophasé 20 A coûte généralement entre 15 et 40 euros selon la gamme. Un modèle tétrapolaire se situe dans une fourchette plus élevée. L’interrupteur différentiel type A 40 A représente un budget de quelques dizaines d’euros, tandis qu’un type F ou B peut coûter deux à trois fois plus cher.

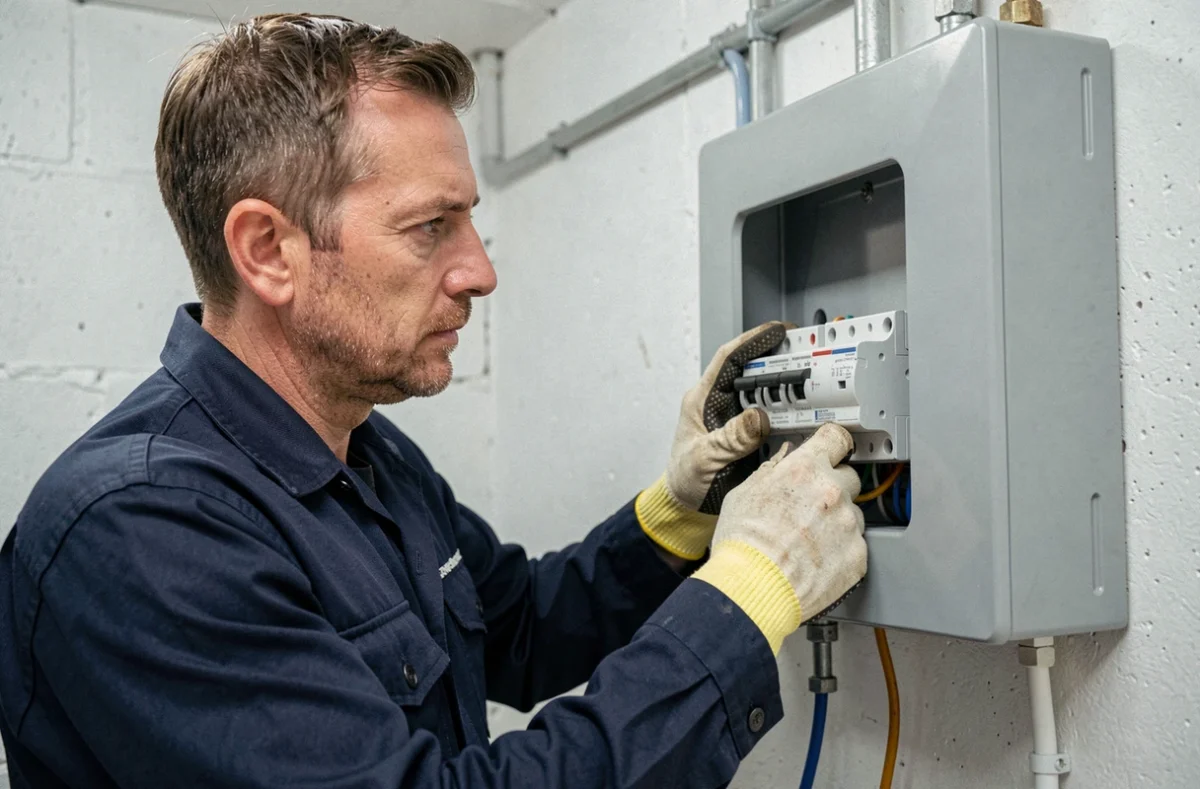

La main-d’oeuvre pour l’installation complète du circuit dédié (câble, disjoncteur, différentiel, raccordement au tableau) représente souvent la part principale du budget. Un électricien qualifié facture ce type d’intervention sur une demi-journée à une journée selon la complexité du cheminement de câble et l’état du tableau existant.
Délais à anticiper
La fourniture du matériel standard (courbe D, différentiel type A) est immédiate chez la plupart des distributeurs. Les différentiels type F et surtout type B peuvent nécessiter une commande spécifique avec un délai de quelques jours. Nous recommandons de passer la commande dès la réception de la notice technique de la PAC, bien avant la date d’installation prévue.
Le raccordement électrique de la PAC au tableau doit être réalisé avant la mise en service par l’installateur frigoriste. Coordonner l’intervention de l’électricien et du chauffagiste évite les retards et les allers-retours inutiles.
Le bon dimensionnement du disjoncteur et du différentiel conditionne à la fois la sécurité de l’installation et la longévité de la pompe à chaleur. Chaque modèle de PAC a ses propres exigences, documentées dans sa notice technique. Pour faire vérifier votre tableau électrique et obtenir un chiffrage adapté à votre situation, remplissez le formulaire de demande de devis ci-dessous : un professionnel vous rappellera pour étudier votre projet.
